Simulátor malého sportovního letounu SimStar

Light Aircraft Flight Simulator SimStar

Funkční vzorek

SimStar je simulátor lehkého sportovního letounu umístěný na Fakultě Informačních Technologií, VUT v Brně. Zobrazovací technologie založená na dotykových displejích podporuje různé provozní módy, od tradičního zobrazení leteckých přístrojů, po pokročilé koncepty integrující syntetický terén se symboly pro let ve virtuálním tunelu na obloze.

Nainstalovaný systém silové zpětné vazby poskytuje posádce simulátoru virtuální spojení mezi polohou letounu v manévru a silami v okruhu řízení stroje.

SimStar podporuje hlasově aktivovanou komunikaci mezi posádkou navzájem, nebo mezi posádkou a operátorem simulátoru.

Primární multimediální platforma zahrnuje rovinnou projekční plochu a audio systém poskytující autentický vjem ze simulovaných letových operací. Realizace simulátoru vychází z koncepce stacionární platformy.

Modulární návrh architektury hardwaru a softwaru umožňuje přímou integraci nebo sdílení simulovaných letových modelů. Zařazením rozšiřovacích bloků je možné simulátor použít pro pozemní verifikace a validace experimentálních avionických platforem v režimu hardware in the loop.

SimStar is a light aircraft simulator stationed at the Faculty of Information Technology, Brno University of Technology. The flight displays' "smart screen" visualization technology supports different modes of operation, ranging from traditional visualization of flight instruments, to enhanced synthetic vision concepts with a tunnel in the sky flight path symbols.

The installed force-feedback system for the control stick and the rudder pedals provides the crew with a virtual link between the maneuvering state of the aircraft and the forces in its control system.

SimStar supports voice activated communication between the pilots or between the crew and SimStar's operator.

Simulator's principal multimedia platform features a planar 4m:3m projection screen and an audio system providing enhanced authenticity during the simulated flight operations. For convenience, the simulator currently resides on a stable platform.

Modular design of simulator's hardware and software architecture allows for a direct integration or sharing of simulated system's flight models. Using extension blocks, the simulator can be used for hardware-in-the-loop ground based simulations of experimental avionics.

Light Aircraft Flight Simulator, Augmented reality, Computer Graphics, Flight Control System Design, Modeling and Simulation, Hardware-in-the-Loop Simulations, Man-machine user interface, Flight Instrument Development Tool.

Light Aircraft Flight Simulator, Augmented reality, Computer Graphics, Flight Control System Design, Modeling and Simulation, Hardware-in-the-Loop Simulations, Man-machine user interface, Flight Instrument Development Tool.

Laboratoř P206, budova FIT VUT v Brně, Božetěchova 2, 612 66 Brno, Česká republika

výsledek využívá pouze poskytovatel

Využití výsledku jiným subjektem je možné bez nabytí licence (výsledek není licencován)

https://www.fit.vut.cz/research/product/141/

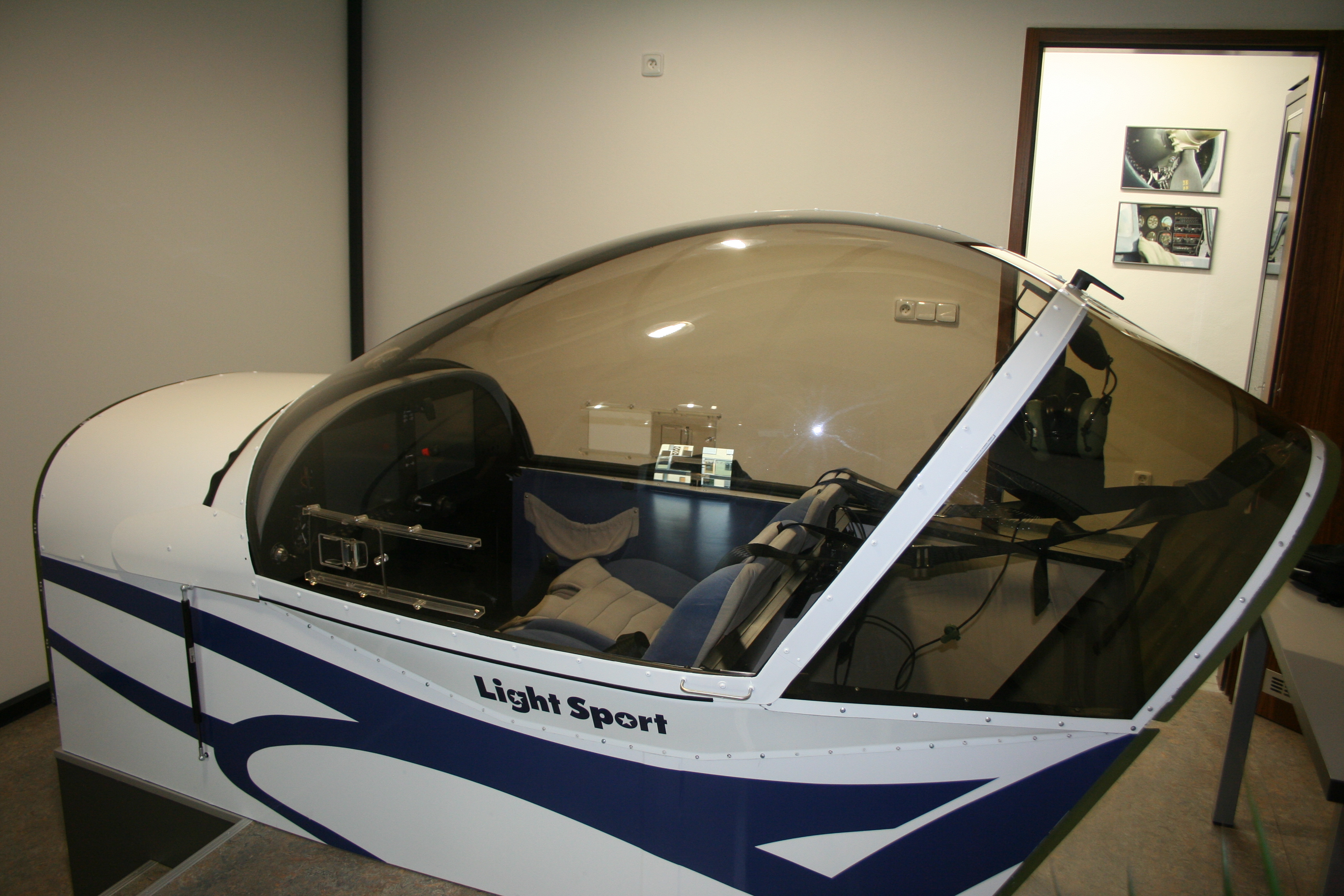

IMG_6528

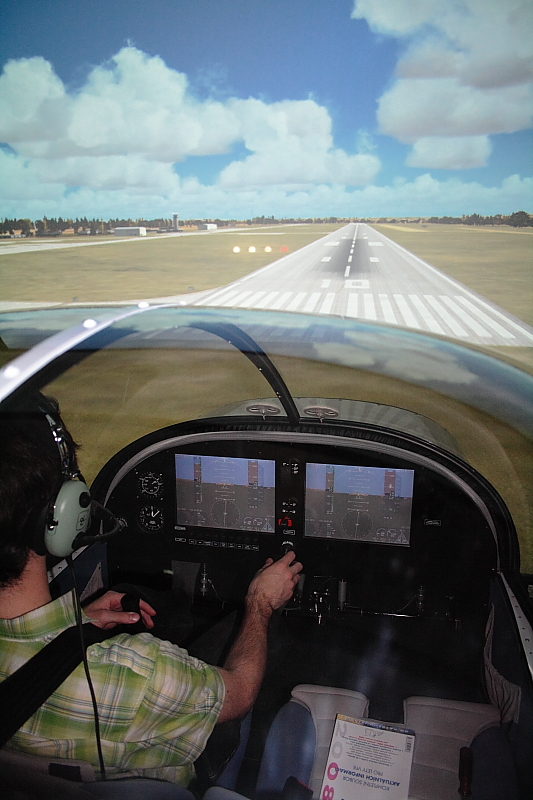

IMG_7840
