REPOMOkit - univerzální vývojová platforma pro polymorfní elektroniku

REPOMOkit - universal evaluation platform for polymorphic electronics

Funkční vzorek

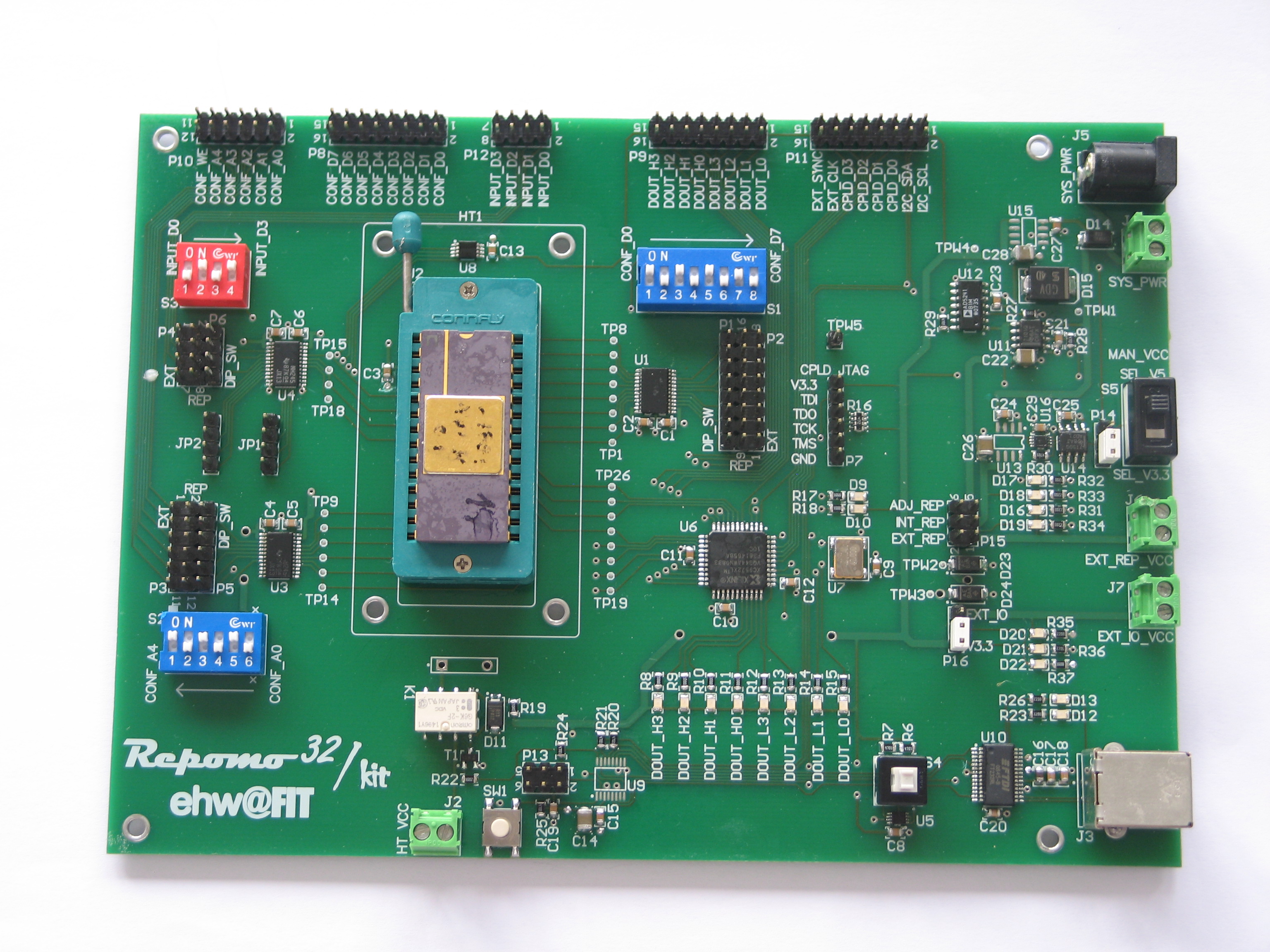

Evaluační platforma je vybavena paticí DIL-28 pro osazení integrovaného obvodu s polymorfními hradly, který lze konfigurovat pomocí přepínačů nebo externích signálů. Vstupní porty obvodu jsou od vnějšího prostředí odděleny pomocí sady rychlých bufferů. Pomocný obvod CPLD pak slouží ke zpracování výstupních signálů, umožňuje však také přivést výstupní signály současně na indikační LED diody a výstupní konektor.

Flexibilní napájecí systém je rozdělen do několika nezávislých větví, které zajišťují pro jednotlivé komponenty platformy napětí v rozsahu 3.3V až 5V. Jsou použity obvody s pevnou i nastavitelnou hodnotou výstupního napětí, mezi nimiž lze dle požadavků konkrétní aplikace zvolit pomocí přepínače či externího signálu. V případě potřeby lze kolem patice DIL-28 osadit vytápěnou komoru. Řízení procesu ohřevu a sledování teploty má na starosti integrovaný mikrokontrolér, s nímž lze komunikovat přes rozhraní USB.

This evaluation platform contains DIL-28 socket for an integrated circuit with polymorphic gates, which may be configured by means of external switches or signals. Set of fast buffers is deployed in order to separate available input ports from the surrounding environment. Auxilliary CPLD component is responsible for input signals processing tasks but also brings the output signals to an array of LED inditacors and output connector.

Flexible power system is virtually divided into several independent branches, which delivers power supply within a range of 3.3V - 5V to the individual components onboard. In addition, several jumpers or external signal enable the user to choose between fixed and adjustable power sources according to the nature of a given application. In case of need, a heated chamber may be placed over DIL-28 socket. Heating process control and temepature measurement is done with the integreated microcontroller, that is attached to USB interface.

polymorphic gate, polymorphic electronics, evaluation platform, reconfiguration

polymorphic gate, polymorphic electronics, evaluation platform, reconfiguration

Ústav počítačových systémů, Fakulta informačních technologií VUT v Brně

výsledek využívá pouze poskytovatel

Využití výsledku jiným subjektem je možné bez nabytí licence (výsledek není licencován)

https://www.fit.vut.cz/research/product/93/

Repomo32kit
